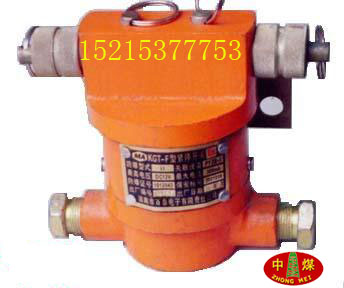

KHJ30/10（原型号：KGT-1）急停闭锁开关
又叫 KHJ 急停传感器
适用于具有爆炸性混合气体的危险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机综合保护控制装置的紧急停车信号检测之用。
结构：
急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。

接点容量：30V/10A；
接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；
动作力：60N±10N ；复位力：60N±10N；  重：3kg左右
动作性能：急停开关任一边的驱动拉环上向外施加作用力时，
急停开关内的接点状态应翻转，并能自锁；在相应的复位拉环上向外施加作用力时，急停开关内的接点状态应复原；
外形尺寸：165mm×90mm×160mm；
工作原理：
急停开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时，急停开关内的行程开关动作，接点状态翻转，并自锁；在相应的复位拉环上向外施加60N±10N的作用力时，急停开关内的行程开关再次动作，接点状态复原。
安装：
将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连，打开急停开关接线盒,用电缆将J（急停信号）、O（电源地）接至带式输送机综合保护控制装置主机内对应的接线端子上。
调试：
急停开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时，急停开关内的行程开关动作，接点状态翻转，并自锁；在相应的复位拉环上向外施加60N±10N的作用力时，急停开关内的行程开关再次动作，接点状态复原。
