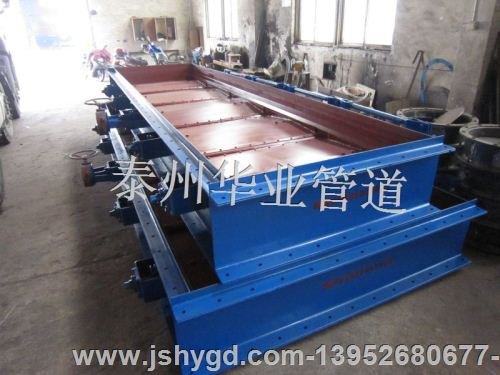

净烟气出口入口挡板门

净烟气出口入口挡板门结构及工作原理
净烟气出口入口挡板门主要由框架、叶片、主轴、密封片、空气密封系统、曲柄连杆机构、电动执行机构等部分组成（如设备总图所示）。净烟气出口入口挡板门框架采用钢板预成形，焊接制造；叶片由上、下两块面板及中间加撑筋焊接成空腔结构，主轴与叶片焊成整体；薄形弹性密封片，用螺栓固定在叶片上下面板边缘；净烟气出口入口挡板门主轴及叶片由轴承支撑在框架上。90°行程开关型电动执行机构带动驱动轴回转，驱动轴再通过曲柄连杆机构带动所有叶片绕其各自主轴中心回转，叶片如百叶窗式动作，当叶片同介质流向平行时为挡板门开启位置，泰州华业管道设备制造有限公司净烟气出口入口挡板门当叶片同介质流向垂直时为挡板门关闭位置。关闭位置时，挡板门叶片上下两层面板边缘的薄形弹性金属密封片分别与挡板门框架内壁上相应的两道密封边板贴紧，形成机械密封，此时叶片、密封片及密封边板已将整个介质流道截断，并在流道断面上形成一个密封空腔。
净烟气出口入口挡板门上的密封空气阀与电动执行机构机械连锁，当挡板门叶片开启时密封空气阀关闭，当挡板门叶片关闭时密封空气阀开启，华业牌净烟气出口入口挡板门此时密封空气从框架上的空气阀进口直接进入并充满整个密封空腔，由于密封空气压力比烟气介质压力高，烟气介质无法通过由叶片、密封片、密封边板及密封空气组成的密封屏障，确保挡板门的100%完全密封。
净烟气出口入口挡板门组件
百叶窗式挡板门|净烟气出口入口挡板门框架由结构钢制成，法兰边适合于螺栓连接或焊接方法与烟道固定，请参看总装图。叶片为整体钢制作，叶片四周边缘为不锈钢弹性薄片，并用螺栓紧固在叶片边缘上。轴一般是根据进出口的介质对它是否腐蚀而采用不同的材质加工而成。轴颈采用填料密封，为保证轴封与轴的同心，采用可调式轴封外壳。由于轴封外壳不直接与框架焊接，而是采用螺栓把轴封外壳紧固在框架上，为此轴封外壳可随着轴的偏移而偏移，保证了轴封与轴的同心。
净烟气出口入口挡板门的密封结构由密封薄片.密封边板组成。百叶窗式挡板门叶片与框架内壁之间采用耐腐蚀薄形弹片密封，并用螺栓与密封片紧固在叶片四周的边缘上，使挡板门关闭时能够紧贴在框架内壁上的密封边板上，从而起到密封作用。连杆与曲柄连接采用肘擎式球关节连接结构。泰州华业管道设备制造有限公司生产的净烟气出口入口挡板门出厂时已经将叶片的关闭程度调整到最佳位置，净烟气出口入口挡板门一般情况下不需要再调整；如果在挡板门安装就位后发现泄漏现象严重，一定要仔细检查叶片的关闭程度。
