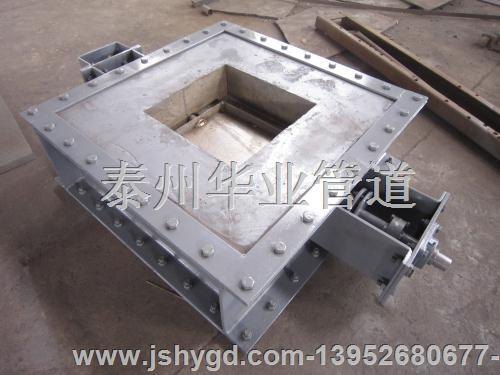

高温挡板门风门

高温挡板门风门|单轴驱动双叶片型烟气挡板主要用于烟风管道系统中，作完全截断介质用，高温挡板门具有全开及100%全关功能，动作灵活，运行可靠，关闭后，能确保无介质泄露进入烟气挡板后管道内。对于普通介质，高温风门可以采用碳钢材料，对于腐蚀性介质，可以采用镍基合金材料。
华业牌高温挡板门风门结构及工作原理
高温挡板门风门主要由框架、叶片、主轴、密封片、空气密封系统、曲柄连杆机构、电动执行机构等部分组成（如附图所示）。框架采用钢板轧制焊接成形；叶片由上、下两块面板及中间加撑筋焊接成空腔结构，主轴与叶片焊成整体；薄形密封片，用螺栓固定在叶片上下面板边缘；高温挡板门风门主轴及叶片由UCF轴承支撑在框架上。泰州华业管道设备制造有限公司专业生产高温风门、高温挡板门、高温插板门、高温高压闸门、高温插板风门、高温挡板门风门、高温挡板风门等。
高温挡板门风门90度行程开关型电动执行机构带动驱动轴回转，驱动轴再通过连杆式曲柄连杆机构带动所有叶片绕其各自主轴中心回转，叶片如百叶窗式动作，当叶片同介质流向平行时为烟气挡板开启位置，当叶片同介质流向垂直时为烟气挡板关闭位置。泰州华业管道设备制造有限公司高温挡板门风门关闭位置时，烟气挡板叶片上下两层面板边缘的薄形金属密封片分别与烟气档板框架内壁上相应的两道密封边板贴紧，形成机械密封，高温风门此时叶片、密封片及密封边板已将整个介质流道截断，并在流道断面上形成一个密封空腔。密封空气阀与电动执行机械机械连锁，当烟气挡板叶片开启时密封空气阀关闭，当烟气挡板叶片关闭时密封空气阀开启，高温挡板门此时密封空气从框架上的空气进口直接进入并充满整个密封空腔，高温挡板门风门由于密封空气压力比介质压力高，介质无法通过由叶片、密封片、密封边板及密封空气组成的密封屏障，确保100%完全密封。
