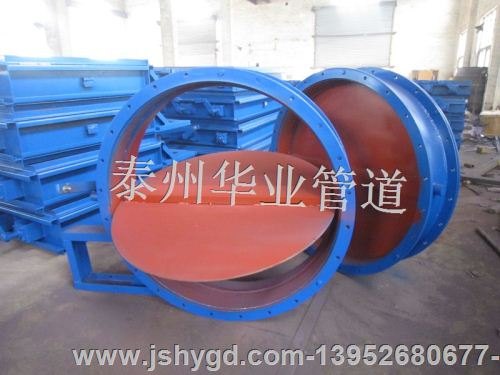

电动圆形单叶片挡板门

电动圆形单叶片挡板门是泰州华业管道近来在与国外专业公司合作的基础上开发制造的适用于烟气脱硫系统的0泄漏关闭挡板门，电动圆形单叶片挡板门能有效隔绝介质。完整的调节风门一般由挡板门本体，电动(或气动)执行机构、密封空气入口阀、风机、电加热器、控制系统及相关管路附件组成。挡板门为双层叶片结构，每个挡板叶片四周设有不锈钢密封片。当挡板门关闭时，在双层叶片间注入密封空气，以达到有效隔绝前后介质的目的。挡板的启闭靠电动(或气动)执行器通过连杆机构来执行，连杆机构为球关节，保证转动无空行程。设有开关定位连锁装置及外接位行程开关，保证动作的可靠和有效预防误操作。泰州华业管道设备电动圆形单叶片设备按整体出厂和分段运输出厂二种。对于分段运输至现场的设备由我方负责现场拼焊，需方提供起吊、拼装平台等便利。挡板门与烟道法兰螺栓联接。设备就位应保持挡板叶片的水平和框架整体的水平(或垂直)。挡板门现场安装螺栓连接后空载带电试转、无误后焊接。
电动圆形单叶片挡板门由以下结构组成：
1.门框、门板
2.密封片
3.轴封装置、轴承装置
4.电动圆形单叶片挡板门连杆机构、电动(气动)执行机构
5.密封空气入口阀
6.电动圆形单叶片挡板门定位装置
7.排气、测压管等
电动圆形单叶片挡板门也称电动圆形单叶片关断门、电动圆形单叶片风道挡板门或电动圆形单叶片烟道挡板门，常用于电厂或其它行业中的烟管、风道中做截流介质用，泰州华业管道风门启闭角度90℃，它具有全开全关两个功能，使系统某一管路介质全部流通或关闭。泰州华业管道设备制造有限公司有限公司在原74DD标准风门、CE标准风门的基础上，采用了国外先进技术并吸取了国内同类型产品的优点，结合了众多用户的使用经验及反馈信息，开发出了具有自主特色的优质关闭挡板风门，叶片关闭时，其前后的密封率可达99%以上，特殊订货可达99.5%以上的密封率，目前最大截面积可做到100平方米。根据形状可分为方形关闭挡板门和圆形关闭挡板门。根据驱动方式可分为手动关闭挡板门、电动关闭挡板门和气动关闭挡板门。根据制造工艺可分为华业牌铸造式关闭挡板门和焊接式关闭挡板门。根据材质可分为华业牌铸铁关闭挡板门、电动圆形单叶片、碳钢关闭挡板门、不锈钢关闭挡板门和镍基合金关闭挡板门。
