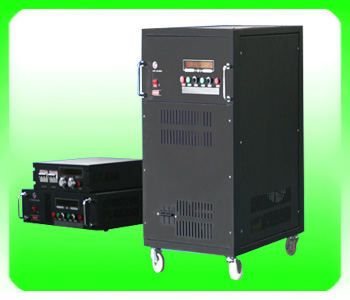

产品名称：三相变频电源

产品说明:
     提供稳定的正弦供电，模拟各国电网状况。采用IGBT/PWM方式，体积小，噪音低。采用数字分频、锁相、波形瞬时反馈技术，稳定准确。采用高密度数位波形合成，失真率低，波形佳。输出电压可作三档预设电压：1、标准电压+10%～+25%；2、标准电压；3、标准电压-10%～-30%。暂态响应快，负载0%～10%或100%～0%过程中，输出电压波形可在1个周期内恢复。具有40～500Hz、50Hz、60Hz、100Hz、120Hz、200Hz、240Hz、400Hz可供选择。

    适用阻性、感性、容性等非线负载，波峰因数比3∶1。保护功能齐全，具有短路、过载、温度、自诊断及报警。低失真干扰，输入/输出完全隔离，安全可靠。无辐干扰，含谐波成分小，并经特殊处理，不产生干扰。超载能力强，瞬间电流能承受额定电流的300%。

技术参数：
DPF三相变频电源规格表：

型号说明:举例DPF-33003  说明:DPF代表变频电源  -33代表三相三进三出  003代表3KVA

型号
 DPF-33003
 DPF-33006
 DPF-33010
 DPF-33015
 DPF-33020
 DPF-33030
 DPF-33045
 DPF-33060

容量
 3KVA
 6KVA
 10KVA
 15KVA
 20KVA
 30KVA
 45KVA
 60KVA

电路方式
 IGBT/PWM方式

交流输入
 相数
 3φ4W+G

电压
 220/380V±15%

频率
 50Hz/ 60Hz ± 3Hz

交流输出
 相数
 3φ4W+G

电压
 高档
 10-300V

低档
 5-150V

频率
 50Hz, 60Hz, 40~70Hz连续可调（100 Hz、120 Hz、200 Hz、240 Hz、400 Hz可选）

电流
 高档
 4A
 8A
 13A
 20A
 27A
 41A
 62A
 83A

低档
 8A
 16A
 26A
 40A
 54A
 82A
 124A
 166A

负载稳压率
 ≦±1%(纯阻性负载）

频率稳定度
 ≦±0.01%

失真率
 THD≦±2%(纯阻性负载）

波峰因数比
 3;1

相位角
 相位120o±1o

效率
 ≧85%

反应时间
 ≦2ms

显示精度
 4.5位电压表
 解析度0.1V

4.5位电流表
 解析度0.1A

4.5位频率表
 解析度0.1Hz

功率表
 可选项

保护功能
 过流保护、短路保护、过压保护、过温度保护、自诊断保护及报警装置

控制功能（可选项）
 小于30m远端控制，方便远端调节电压、频率、开关机等

RS-485/RS-232/GPIS接口及控制软件

安规
 绝缘阻抗
 500VDC/200MΩ

耐压绝缘
 1800VAC/5mA/1min

冷却方式
 强迫风扇冷却

噪音
 1m处小于60dB

环境
 工作温度
 0℃~45℃

相对湿度
 0~90% （非凝结状态）

海拔高度
 1500m

外形
 尺寸( mm )
 430x770x900
 600x970x1240
 600x970x1240
 800x1090x1
