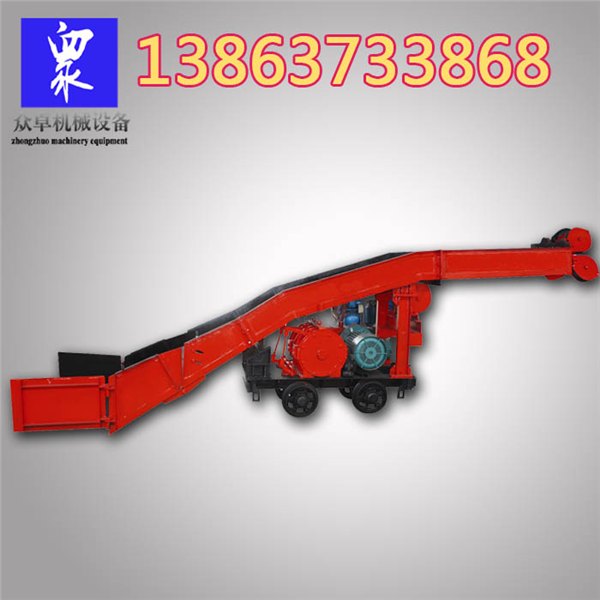

装岩机，电动装岩机，P型耙斗装岩机，贵州耙斗装岩机

特点：使用范围广、结构简单、便于制造，但体积较大，钢丝绳磨损快。

耙装机适用范围；

耙装机具有结构简单、操作容易的优点，适用范围较广，可用在高度2m左右，宽度2m以上的水平巷道或者倾角小于35°的倾斜巷道中工作，也能用于弯道处装载。耙装机能装大块岩石，岩石块度为300～400mm时装载效率最高。

1、工作原理

耙斗式装岩机是通过绞车的两个滚筒分别牵引主绳、尾绳，使耙斗做往复运动，耙斗把岩石耙入料槽，岩石从料槽的卸料口卸 入矿车或箕斗，从而实现掘进的机械装岩

2、结构及其用途

耙斗装岩机主要由固定楔、尾轮、耙斗、绞车、台车、导向轮、料槽（进料槽、中间槽、卸料槽）以及电气部分组成。

固定楔：用以固定在掘进工作面上，用以悬挂尾轮。

尾  轮：挂在固定楔上，用以引导尾绳，使耙 斗返回工作面。

耙  斗：在主绳、尾绳牵引下，往复运动，耙取岩石，经进料槽、中间槽、卸料槽将岩石装入矿车或箕斗内。

小绞车：由电动机、减速机以及两个行星滚筒及两组制动器组成。

台  车：是耙斗装岩机的机架及行走部，它承受装岩机的全部重量。在台车上安装小绞车、操纵机构，并安有支持中间槽的支架和支柱。

导向轮：装在耙斗装岩机的后部，用以导向、改变钢丝绳的方向。

撑  脚： 用以支撑料槽尾部，使之稳定和调节高度。

进料槽、中间槽、卸料槽：料槽是容纳扒取煤矸石的，耙取的煤矸依次经过进料槽、中间槽、卸料槽底部的卸料口卸入矿车。
