PT100热电阻温度信号变送器 隔离转换

主要特性:
>>输  入：Pt100(-200~+500℃) (范围可选择)
>>输出信号：4~20mA/0~5V
>>辅助电源：5V、12V、15V或24V直流单电源供电
                     或110V/220V交流电源供电
>>工业级温度范围: - 45 ~ + 85 ℃
>>精度等级：0.2级(FSR%)
>>内含线性化和长线补偿功能
>>隔离耐压：2500VDC(1mA,60S)

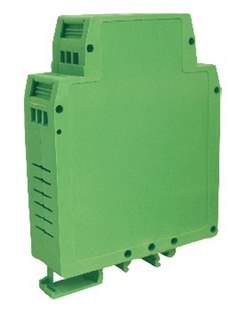

>>安装方式：DIN35导轨安装
>>尺寸：80x70x25mm
概述:
   该产品是用Pt100传感器测量温度的隔离变送器(Pt100传感器需用户自己配)，在工业上主要用于测量-200~+500℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
   DIN  R-W系列温度信号隔离放大器使用非常方便，只需很少外部元件，即可实现Pt100热电阻信号的隔离变送。




注意事项

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。

8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
