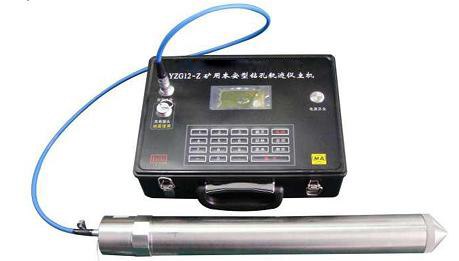

供应YZG12 型钻孔轨迹仪,全方位钻孔测斜仪

YZG12 型钻孔轨迹仪,全方位钻孔测斜仪


1. 产品简介
YZG12 型矿用钻孔轨迹仪由新型无缆精密钻孔轨迹测试仪器，灵敏度高、稳定性强。适用于煤矿井下地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等的钻孔轨迹测量；定向、保直钻进的方位测量；定向钻进的造斜精度检测等领域。


YZG12 型矿用钻孔轨迹仪，有以下特点：

1)  精度高：探管内部采用高精度电子罗盘，极大提高了测量精度和稳定性，系统带有硬件

校正和软件校正功能，保障数据准确性；

2)稳定性好：精湛的工艺设计和装配，极大地提高了仪器的抗震性能和防水性能，保证了

煤矿环境下的稳定性；

3)操作简便：液晶显示，界面友好，普通用户经过简单培训或根据手册操作即可实现测量；

4)装备轻便：探管长度小于0.6m ，整机重量小于10 Kg ，一人即可携带下井；

5)效率高：每个测点仅需1 s ，持续工作时间达10 h ；

6)容量大：4GB 容量，可实现大于20000 个测点的测量数据存储，可实现单次多点多测孔

的测量，极大提高测量效率；

7)孔深不限：测试系统采用无缆测量方式，测试钻孔孔深不受限制，通过标准的50mm平头

转接头与钻杆相连；

8)成图软件：配套有专用的处理软件，可方便的将测量数据进行成像和后续分析。



图1 钻孔在3D 空间轨迹



图2 为该钻孔在水平面上的投影，单独反映钻孔的方位角情况，可供相关成图使用。



 图3 钻孔在过钻孔竖直面上的投影

应用案例:
图示为安徽淮北某矿顶板探水孔测量成像图，图1 中黄红点线为根据测量所取得的数据。
三维立体显示的钻孔轨迹，孔口坐标可根据实际设计的标定，可直观反映该钻孔的轨迹和位置，
图中为相对坐标表示。



2.主要技术参数

1)测角范围及精度

倾 角：± 80° ± 0.5°(均方差)

方 位 角：0～360° ± 2°(均方差)

记录方式：自动采集


2)测试性能


测点间隔：1～60 s 可调

存储容量：4GB


接 口：USB 接口

电 源：内置电池供电


持续工作时间：10 h

探管耐压：10Mpa


3)外形尺寸


探 管：f58′560mm

主 机：105′308′226mm


专用的包装箱配有拉杆，方便运输，并为下井配置了专用的探管包与主机包，方便携带仪器下井。
