供应二次微机消谐装置

装置概述

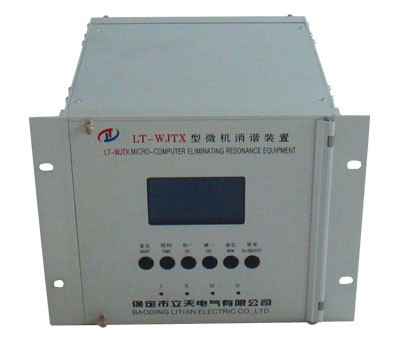

LT-WJTX 系列二次消谐器装置是我公司针对电力部门和用户由于铁磁消谐而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，研制开发的一种智能消谐装置。本装置利用80C196单片机作为检测、控制的核心元件。具有运算速度快，性能稳定，抗干扰能力强等优点。不但可以消除铁磁谐振，还可以对过电压，单相接地作出指示。

二次消谐器装置特点

(1) 适用于各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛；

(2) 无需整定和调试，开机后自动进入运行状态，维护量小；

(3) 可区分铁磁谐振，过电压，单相接地；

(4) 自动显示，记录铁磁谐振发生时间及相关参数（谐振频率、幅值）；

(5) 可存储20重故障信息供追忆和显示；

(6) 可配置通信接口（RS232或RS485）；

(7) 以接点闭合方式输出或语音报警输出；

二次消谐器装置的工作原理

本装置采用80C196单片微机作为核心元件，对PT开口三角电压（即零序电压）进行遁环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障。装置开始对开口三角电压进行数据采集。通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。如果出现某种频率的铁磁谐振，CPU立即启动消谐电路（使可控硅导通）让铁磁谐振在强大的阻尼下迅速消失。铁磁谐振消除后，CPU作相应记录、存贮，并自动报警、显示有关谐振信息（包括发生时间、频率、幅值等）。如果是过电压或单相接地，CPU作出诊断后，装置分别给出显示和报警，并自动记录、存贮有关故障信息。最后，CPU返回初始状态，并继续检测开口三角电压。
