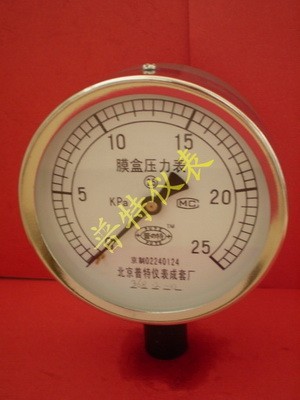

专业生产膜盒压力表YE100-150

产品简介：  膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

结构原理

    仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。
    当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。

型号命名



                  ZK-YE-100                                       ZK-YE-150


技术参数

    ● 标度范围、精确度等级及重量
型号 标度范围KPa
正压 负压 正负压 精确度等级 重量kg
ZK-YE-100
ZK-YE-150  0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40  -1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0 -0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20 2.5 0.5

    ● 工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
    ● 温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。
    ● 导（测）压系统及外壳等主要零件的材质

零件名称 材料牌号
接头 黄铜HPb59-1
膜盒 锡青铜QSn6.5-0.1
齿轮传动机构 铜HPb59-1
表壳、罩壳 冷轧钢板

外形尺寸

单位：mm


型号 D H L d h □S
ZK-YE-100 φ100 90 20 M20×1.5 17 □22
ZK-YE-150 φ150 118 20 M20×1.5 17 □22
