板式换热器换热效率分析
      板式换热器广泛应用于供热、洗浴、空调、冶金、液压、化工、制药、食品等领域。
      板式换热器是目前各类换热器中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。

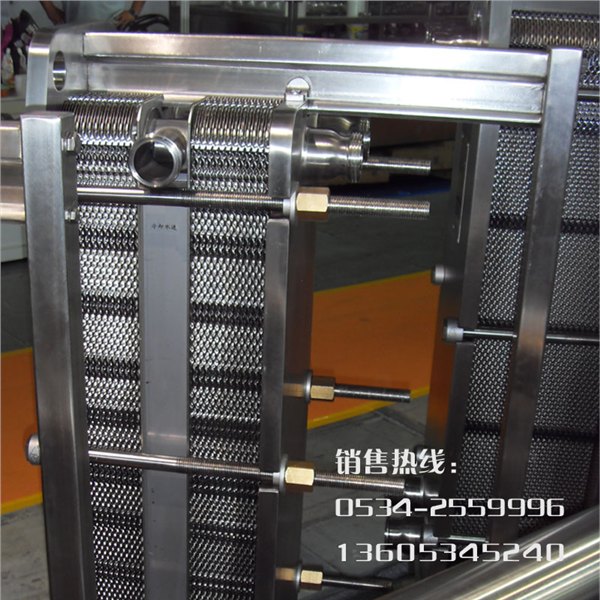

      板式换热器的结构分解如图1，产品外型如图2，主要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。换热板片是由不锈钢板压制成型，它上面开有4个流道孔，中部压成人字形波纹，四周压有密封槽。密封槽内粘有密封胶垫。换热板片通过两导杆定位对齐，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流道。相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。
      板式换热器根据介质的温差和流量，可以装配成单流程、双流程、三流程以及多流程的形式。单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，依次类推，各种流程的外形图和其流程示意图如图3。当采用多流程时，换热器的四个接口就不能在同一侧的夹紧板上，进出口要位于前后两个夹紧板上。
