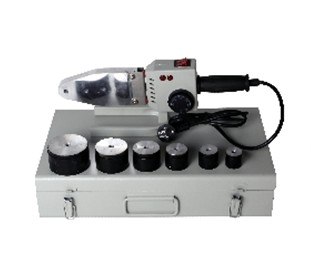

供应20-63GT PPR精品热熔器 熔接器 塑料管焊机 热熔机

KD系列塑料管熔接器
使用说明书

    本产品适用于热塑性塑料管材如PP-R/PE/PP-C的连接。本厂以下系列产品（600W配20、25、32模头，800W-1500W配20、25、32、40、50、63模头，1200W配75、90、110模头）。本产品具有温度控制精确，可靠性高、安全性好以及独特的不粘塑胶模技术，方便用户操作。
一、 主要技术指标
1、 使用条件：海拔高度不超过1000米
环境湿度：-20℃-50℃
相对湿度：45％-95％
电压范围：交流176V-245V
          50±1Hz
2、 加热头温度：260±5℃
3、 安全指标：绝缘电阻不小于1MΩ
漏电流：≤5mA（交流有效值）
二、 使用方法
1、 固定熔接器安装加热端头，把熔接器放置于架上，根据所需管材规格安装对应的加
热模头，并用内六角扳紧，一般小在前端，大在后端。
2、 通电开机
接通电源（注意电源必须带有接地保护线），绿色指示灯亮，待绿色指示灯熄灭，红色指示灯亮。表示熔接器进入自动控温状态，可开始操作。注意：在自动控温状态，红灯、绿灯会交替进行点亮，这说明熔接器处于受控状态，不影响操作。
3、 熔接管材
用切管器垂直切断管材，将管材和管件同时无旋转推进熔接器模头内，并按下表要求进行操作。达到加热时间后立即把管材与管件从模头上取下，迅速无旋转地直线均匀插入到所需深度，使接头处均匀凸缘。

公称外径（mm） 加熔深度（mm） 加热时间（S） 加工时间（S） 冷却时间（S）
20 14 5 4 3
25 16 7 4 3
32 18.1 8 4 4
40 20.5 12 6 4
50 23.3 18 6 5
63 27.4 24 6 6
75 31 30 10 8
90 35.5 40 10 8
110 41.5 50 15 10
注：如操作环境温度低于5℃，加热时间要延长50％。
三、 注意事项
1、 本产品采用单相三极安全扁插头，用户不得擅改插头，使用时必须把插头插入有接地线的插座上。
2、 在使用过程中，手及易燃物不能触及加热板部分，以免发生意外。
3、 非专业人员不得打开，以防触电及破坏仪器的安全性能。
4、 如红色、绿色指示灯长时间不出现跳变，说明仪器已出现故障，应立即停止工作，并切断电源。
5、 本熔接器自购货之日起保修三个月（模头、外包装盒以及人为损坏除外）
6、 熔接器出厂时温度已经调整好，非专业人员不得随意调整，以免影响熔接器的正常使用及寿命。
