BL300系列拉线（绳）位移传感器

BL300系列拉线（绳）位移传感器

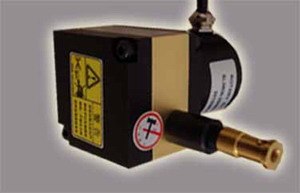

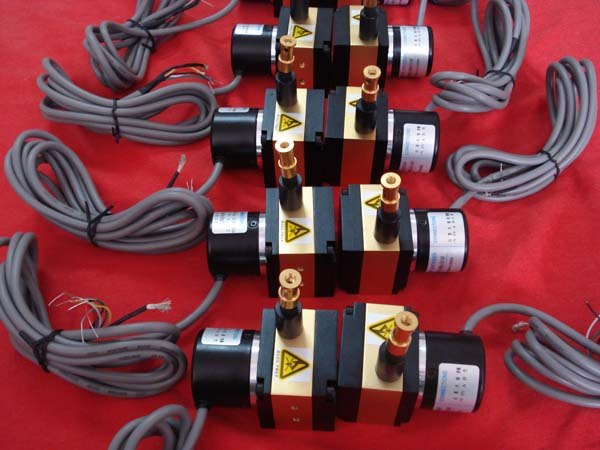

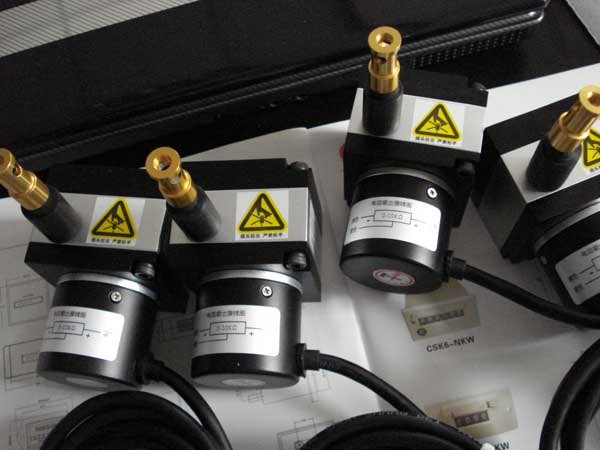

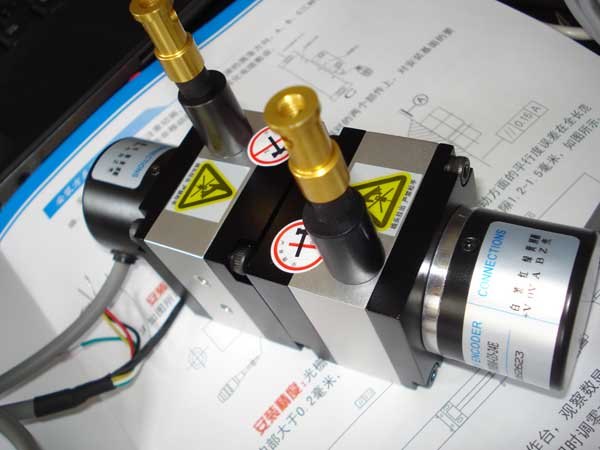

拉绳位移传感器/拉线位移传感器是由光电采集部分（增量编码器、绝对值编码器、角位移传感器、精密电阻等）和一组机械外壳装置组成。外壳使用铝合金材料，外表面氧化处理，坚硬耐磨；可抗压、防震，适应高温、高压、等各种恶劣的使用场合；收线为原装进口不锈钢钢丝绳，该钢丝绳外层涂塑，抗腐蚀能力强、强度大、无伸缩；绕线弹簧机构采用进口不锈钢材料生产，抗腐蚀，收线稳定。使其成为一款结构紧凑、安装空间尺寸小、测量行程长、方便灵活、具有高精度测量的工控优选位移传感器。

此款属于微型拉线（绳）位移传感器，用来记录测量长度0-5000mm的线性距离、模拟量和数字量输出，标准化接口，可以坚固耐用特别是适合短距离，高分辨率的场合。主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向，机械公差不影响测量精度；广泛应用于直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制；可外接PLC 二次仪表，单片机等等采集系统

















类别
 主要技术参数

信号输出型式
 数字量输出  P  G
 模拟量输出  V/MA/R   G

输出特性
 TL方波
 电压（V）：0-5v、0-10v、1-5v

并行输出、串行输出、ssi接口、总线， profibus、CanOpen
 电流（MA）：4-20mA、0-20mA

RS485
 电阻（R）：0-5kΩ、0-10KΩ、其他

供电电压
 DC5V、DC5-24V
 DC12V、DC24V

测量行程
 0-5000mm
 0-5000mm

最大往复速度
 1000
 1000

分辨力
 0.03、0.0375、0.075、0.15等其他
 本质无穷小

线径规格
 Φ0.6
 Φ0.6，Φ0.7

线性精度
 0.05%FS
 0.1%FS

拉线材料
 不锈钢
 不锈钢

工作拉力
 约6N
 约6N

工作温度
 -25℃～+85℃
 -25℃～+85℃

存储温度
 -35℃～+95℃
 -35℃～+95℃

重量
 800g
 800g

使用寿命
 >1×106 次
 >1×106 次

防护等级
 IP54(标准)或定制
 IP54(标准)或定制
