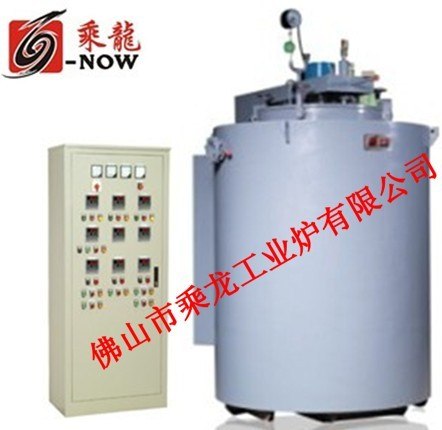

供应井式气体渗碳炉说明书

井式气体渗碳炉，井式渗碳炉，气体渗碳炉简称渗碳炉是新型节能周期作业式热处理渗碳电炉，该设备适用于各类模具、刃具、机械零件等工件的渗碳、正火、淬火、退火等热处理工艺。
由于选用超轻质节能炉衬材料和先进的一体化水冷炉用密封风机，该系列渗碳炉炉温均匀、升温快、保温好 ，工件渗碳速度加快，碳势气氛均匀，渗层均匀，在炉压提高时，亦无任何泄漏，提高了生产效率和渗碳质量。
渗碳处理过程滴注适量的甲醇及煤油正压渗碳工艺方式工作，对有深孔、长轴、长管、微孔、盲孔、狭缝、夹板的零件，其内外壁均能获得均匀层；渗层质量高、渗速快、周期短； 配智能化温控仪表和可PLD调节控制系统，更精确地控制炉内温度和工艺参数。
二、结构:
1、 炉体外壳:由钢板及型钢圈圆焊接而成，外型美观。炉底支撑座均采用优质加厚A3钢板焊接而成 。
2、隔热保温层：采用高强度轻质高铝砖，保温层采用目前国内最先进的硅酸铝纤维棉，保温效果优良，炉体外壳温升（室温+30℃左右），节省电能。
3 、炉罐：采用进口SUS310S优质耐热防腐不锈钢制造，额定温度下工作使用寿命长。
4、密封装置：炉口与炉盖间的密封采用双层密封，外侧采用耐高温硅胶条，内侧采用石棉绳隔热，有效保护高温硅胶条，气密性好，并采用独特设计的水循环冷却系统，有效保护密封硅胶条，以在确保其使用寿命。
5、炉内气氛匀均装置：采用哈尔滨海纳炉用公司生产的双水冷式密封电机。
6、炉盖升降机构：采用电动推杆，操作方便，同时没有液压推杆的漏油现象。
7、发热元件：采用上海国际通用耐高温合金丝0Cr27Al7Mo2绕制，最高使用温度1200℃，额定温度下长期使用无故障。
三、技术参数:
型号 额定功率(kw) 额定温度(℃) 有效工作空间(mm) 炉温均匀性(℃) 空炉升温时间(min) 参考装炉量(kg) 参考重量(T)
SNJC-25-9 25 950 Ф450×450 ≤±5 ≤120 100 1.2
SNJC-35-9 35 950 Ф450×600 ≤±5 ≤120 150 1.5
SNJC-60-9 60 950 Ф650×600 ≤±5 ≤120 250 1.8
SNJC-75-9 75 950 Ф650×900 ≤±5 ≤150 400 2.0
SNJC-90-9 90 950 Ф800×900 ≤±5 ≤150 700 2.5
SNJC-105-9 105 950 Ф800×1200 ≤±5 ≤150 900 3.5
SNJC-140-9 140 950 Ф1000×1500 ≤±5 ≤150 1200 4.0
SNJC-180-9 180 950 Ф1200×2000 ≤±5 ≤150 2000 7.0
注：除以上厂标外另可按客户要求设计、制造。
