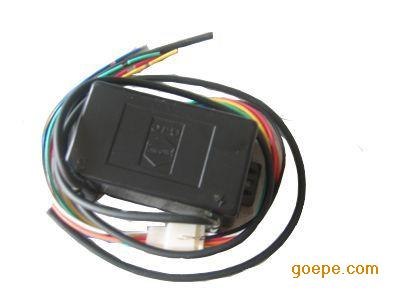

烤箱点火器，烤炉点火器，瓦斯炉头点火器

国晶红外线瓦斯点火器采用两个继电器，点火稳定，使用寿命长。适用于红外线燃烧器点火控制装置加及烘烤、锅炉、喷漆等工业设备。功能先进，在正常使用中遇熄火时能自动再点火；使用安全，超过点火时间（20秒）仍点不着时自动关闭瓦斯电磁阀，并发出警报。

输出电压AC200V——240V，输出高压16KV以上。

外型尺寸：L（128mm）W（73mm）H（42mm）

安装孔距118mm  孔径φ5mm

接线如下说明：

1．N：点火输出

2．S：信号感应

3．绿：电源220V

4．蓝：电源共用线

5．橙蓝：PV瓦斯电磁阀

6．白蓝：L1熄火（点火）指示灯

7．红蓝：L2燃烧（工作）指示灯

8．黄蓝：BZ警报器

9．黑：接地线
