供应模具激光焊接机模具行业专用激光焊接机

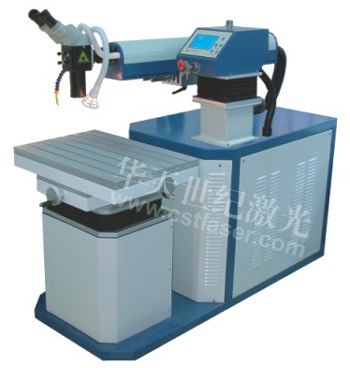

HT-WY180-MK(C)  激光模具焊接机产品外观图片

外观图仅供参考,以实际产品为准机型简介
        激光沉积焊接系统（激光模具焊接机）专门针对模具行业设计，用于精密模具的修补，如数码产品、手机、玩具、汽车、摩托车等模具制造和成型行业。通过模具的修补，可以将原来的模具重新充分利用，大大节约了生产成本和提高了工作效率。此技术更可应用于修改模具的设计或尺寸，减短产品开发的周期。


机型特点
        此激光沉积焊接系统的工作原理，是以激光高热能并集中定点的熔接技术，有效处理一切微小部分的焊接及修补工作，弥补了传统氩弧焊技术在修补焊接精细表面时的不足。避免了热应变和后处理这两道门槛，大大节省了模具的生产周期。


主要优点
专为模具行业量身打造，引进德国技术，采用独特的结构设计，适合各种大、中、小型模具的修补。
1．采用英国进口陶瓷聚光腔体，耐腐蚀，耐高温，腔 体寿命 （8-10）年，氙灯寿命800万次以上。
2．采用世界上最先进的自动遮光系统，消除了在工作时光 对 眼睛的刺激。
3．激光头可旋转360度，整体光路部份可转动360度，以及上下电动升降,前后推动,特别适合各种大、中、小型模具的修补。
4．参数调节采用智能化遥控器控制，操作简单、快捷。
5．工作台可电动升降，三维移动。
6．光点大小电动调节。



适应材料
       精密激光模具焊补机可焊接的材料非常广泛,包括: 冷作高合金钢、热锻高合金钢、含镍工具钢、高级钢、铜合金、铍铜、高韧铝合金等金属材料。


技术参数
型号
 HT-WY180-MK(C)

工作台三轴行程
 X=300mm,Y=200mm(X、Y手动可调节，Z轴电动升降)

工作台承载
 ≤200KG

设备重量
 300kg

机器供电
 220V±10%/50Hz或380V±10%/50Hz

激光参数

激光类型
 Nd:YAG脉冲

光点调节范围
 0.1～0.3mm

光点大小
 0．2-3．0mm

激光波长
 1064nm

脉宽
 ≤20ms

最大激光功率
 180W

脉冲频率
 ≤50Hz

激光输出焦距
 80mm/100mm/120mm(可选)

激光冷却
 水冷

观察系统
 显微镜（可旋转360o）

保护气体
 1路（氩气）

焊料参数

焊丝直径
 0.1mm～0.8mm



部分样品图片
