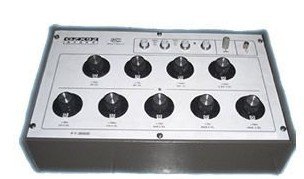

供应ZX119-4型标准可调式高阻箱

一、概述
ZX119-4型标准可调式高阻箱是依据JJG622-97绝缘电阻表（兆欧表）检定规程和JJG166-93直流电阻器检定规程等有关文件研制生产的。该装置设计了独立的泄漏屏蔽端钮和接地端钮；完全满足JJG622-97绝缘电阻表检定规程和JJG163-93直流电阻器检定规程的要求。它不仅可用于检定各种型号的指针式绝缘电阻表，也可作为检定数字式绝缘电阻表、绝缘电阻测试仪的标准，以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。
二、主要技术参数
1. 高压高阻箱的准确度等级及工作电压（电流）
阻值  100GΩ  ×10GΩ  ×1GΩ  ×100MΩ  ×10MΩ
准确度等级  5  5  2  1  0.5
标称电压  5000 V  5000 V  5000 V  5000 V  2500 V
阻值  ×1MΩ  ×100kΩ  ×10kΩ  ×1kΩ  ×100Ω
准确度等级  0.2  0.2  0.2  0.2  0.2
标称电压/流  1000V  0.8mA  8mA  20mA  50mA
2. 测量范围：100Ω～200GΩ，调节细度：100Ω
3. 使用环境条件
3.1 参考温度范围：20～25℃
3.2 标称使用温度范围：18～28℃
3.3 参考湿度范围：40～60%
3.4 标称使用湿度范围：25～75%
4. 变差极限：在参考条件下，由单一影响量发生变化引起的变差：
影响量别  标称使用范围  允许的变差
环境温度  18～28℃  a/2 %
相对湿度  25%～75%  ≤10GΩa/2% ＞10GΩa%
工作电压  （1～1/5）标称电压  ≤10GΩa/2% ＞10GΩa%
★ a 为高压高阻箱电阻盘准确度等级（各电阻盘a值不同）
5. 绝缘电阻
高压高阻箱的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于5TΩ。
6．绝缘强度
高压高阻箱的电路与测试用参考接地点之间应能承受频率为45～65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象。
7. 高压高阻箱输出端的残余电阻＜0.1Ω，其变差＜0.01Ω。
8. 外形尺寸：442mm×270mm×145mm
9. 重量：＜5kg
