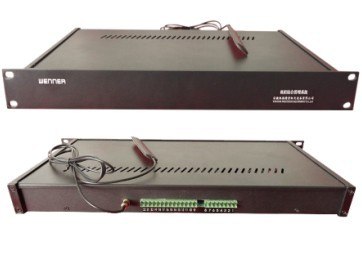

    道路机柜综合管理系统WD-2100  是一款集机柜防盗报警功能、柜内环境数据监测、柜内信息分析上传的智能化管理系统。本系统依托于管理中心的核心监管处理平台，采用GSM短信模式辅助以监控视频联动机制为用户提供及时准确的柜体状况、柜体状态等信息，为道路设备的管理监控提供了一种全新的手段和方法。


功能：

?  门磁检测报警功能

在机柜加装门磁的情况下，机柜门被打开的入侵发生时，将发出报警信息，联动装置会将相应的设备自动开启。

?  振动检测报警功能

当破坏本系统或其他引起振动的入侵发生时，将触发本系统振动探测器，并能发出报警信息，联动装置将相应设备自动开启。

? 人体检测报警功能

在加装人体感应模块的情况下，当有人体靠近的入侵发生时，发出报警信息，联动装置将相应设备自动开启。

? 报警声级

在外界有220V交流电供电的情况下，当柜门被动打开、震动触发、人体接近等情况下，提供高达120分贝的警笛报警功能。

? 温度检测功能

本系统提供柜内环境温度实时检测功能，范围-20℃～150℃，可根据设定的上下限温度阀值触发控制加热或制冷的功能。

? 湿度检测功能

本系统提供湿度实时检测功能，范围30%RH～90%RH，可根据设定的上下限湿度阀值触发控制加热干燥或强制通风的功能。

? 加热或制冷控制功能

本系统具备在温湿度值小于设定温湿度下限或大于设定温湿度上限的情况下控制加热或制冷功能。

? 摄像头联动功能

在发生柜门被异常打开、振动触发、人体接近等情况下，控制摄像头角度指向设定位置的功能，协议采用PELCO通用的调取预置位模式，地址、预置位、特率等可调。

? 平台解锁

当机柜或柜内设备需要现场维修等操作时，修理人员可呼叫监控中心，由中心发指令解除本柜警报，维修操作完毕后监控中心通过指令恢复警报。或由维修人员通过GSM短信方式自行解除和恢复警报。

? 断电保护


在机柜断电情况下，本系统可自动切换到蓄电池供电模式，在正常情况下可保证48小时内报警装置不间断工作。









工作电源
 通信参数

1.外部交流电
 1.2.3端口
 串口1：
 18.19.20端口

供电
 AC：220V 50Hz
 RS232
 电平：-12V，+12V


 供电范围

 波特率：9600bit/s

2.内部电池
 DC： 6V

 通信距离：<=1200m

供电
 容量：1.5Ah
 串口2：
 21.22端口


 类型：胶体电池
 RS485
 电平：+2V~6V表示“1”

输出参数(4.5；4.6;4.7;4.8)端口

       -6V~2V表示“0”

1.触点电压(MAX)
 AC:250V

 波特率：2400bit/s

2.触点电流(MAX)
 1 A

 4800bit/s,9600bit/s可调

模拟量参数输入（14.15端口)
 无线通信

输入信号
 变化的阻值信号
 支持频段
 GSM/GPRS900/1800mHz

输入阻抗
 100K
 通信距离
 运营商通信基站区域范围



 工作环境

开关量输入(12.13；16.17端口)
 温度范围
  -40℃~85℃

输入信号
 连通/关断信号
 湿度范围
   <=95%RH

输入阻抗
 2kΩ
