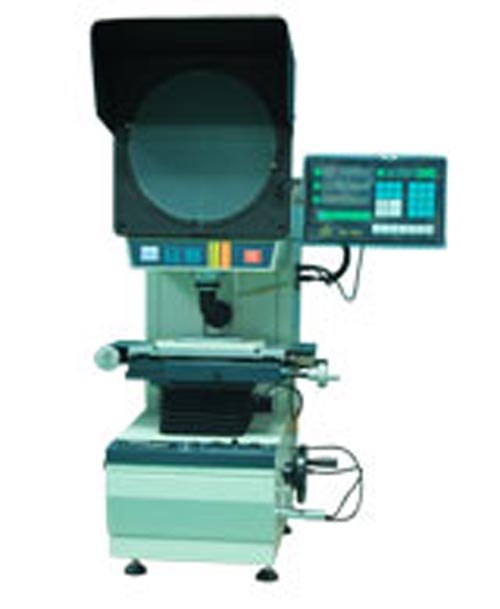

供应CPJ-3015万濠投影仪反像型CPJ-3015

CPJ-3015万濠投影仪反像型CPJ-3015
qq:2363678519   李小姐
产品用途
    CPJ-3015投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
产品特点
    CPJ-3015投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达3+L/75）μm,它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
技术规格参数
仪器型号 反像型                 CPJ-3015
工作台 金属台面尺寸(mm) 340*152
玻璃台尺寸(mm) 196*96
X坐标行程(mm) 150
Y坐标行程(mm) 50
Z坐标行程(mm) 90（调焦）
仪器测量精度(μm) 4+L/25(L为被测长度,单位：mm)
X、Y坐标数显解析度 0.5μm
外形尺寸 长*宽*高(mm) 770*550*1100
仪器重量 单位（kg） 130
投影屏 投影屏尺寸(mm) Ф 312，使用范围 > Ф300刻有米字线）
投影旋转范围 0~360°
旋转角度数显解析度 1 ′ 或0.01°
物镜 放大倍数 10X(选) 20X(选) 50X(选) 100X(选)
物方线视场(mm) Ф30 Ф15 Ф6 Ф3
物方工作距离(mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 80 80 80 80

仪器电源 110V/240V(AC)   50/60Hz
总功率 400W
建议放置台 载重 ≥250kg   尺寸(长*宽*高)800*550*650(mm)
数据处理系统 DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出
仪器照明 透射与反射照明光源均为24V，150W卤素灯
冷却方式 强制风冷(3轴流风扇)
仪器选配件 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细
